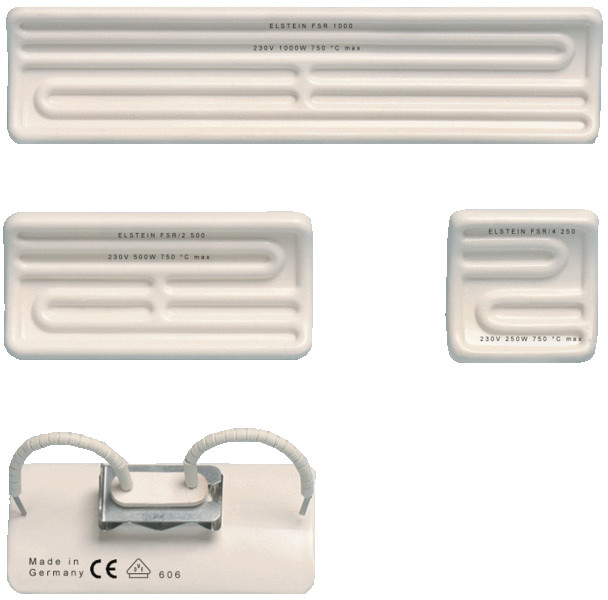

Modelo FSR

Modelo FSR

EMISORES DE ONDA MEDIA ELSTEIN MODELO FSR (TIPO TEJA)

Esta serie, la más conocida de la gama, es la más utilizada tanto en tratamientos de proceso continuo, como en tratamientos estáticos (termoconformado).
La distancia de trabajo puede variar, en los tratamientos en continuo, en función de la velocidad del material; en los tratamientos estáticos, la distancia de trabajo óptima para que la temperatura sea uniforme es de 200 mm.

CARACTERISTICAS
Modelos y potencias a 230 V	FSR	245 x 60 mm	150	250	400	650	1000	W
	FSR/2	122 x 60 mm		125	200	325	500	W
	FSR/4	60 x 60 mm		60	100	200	250	W
Potencia máxima por m² de superficie de radiación, con emisores montados en conjuntos EBF			6	10	16	26	40	kW
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			9	15	24	39	60	kW
Temperatura del emisor			250	400	500	620	730	ºC
Temperatura máxima en la superficie del emisor			750	750	750	750	750	ºC
Longitud de onda			2 - 10					µm
Tiempo de puesta a régimen (63 % de la temperatura final)			6,0	4,8	3,8	3	2,4	min
Tiempo de enfriamiento hasta 200 ºC			6	7	9	11	12	min
Temperatura del material			100	150	200	250	300	ºC

EMISORES DE ONDA MEDIA ELSTEIN CON TERMOPAR
MODELO FSR (TIPO TEJA)

Estos emisores tienen las mismas prestaciones que los emisores sin termopar.
El termopar es del tipo K (NiCr-NiAl)

CARACTERISTICAS DE LOS DISTINTOS MODELOS
Modelos y potencias a 230 V	T-FSR	245 x 60 mm	250	400	650	1000	W
	T-FSR/2	122 x 60 mm	125	200	325	500	W
	T-FSR/4	60 x 60 mm	60	100	200	250	W
Potencia máxima por m² de superficie de radiación, con emisores montados en conjuntos EBF			10	16	26	40	kW
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			15	24	39	60	kW
Temperatura del emisor			400	500	620	730	ºC
Temperatura máxima en la superficie del emisor			550	600	700	750	ºC
Longitud de onda			2 - 10				µm
Tiempo de puesta a régimen (63 % de la temperatura final)			4,8	3,8	3	2,4	min
Tiempo de enfriamiento hasta 200 ºC			7	9	11	12	min
Temperatura del material			150	200	250	300	ºC

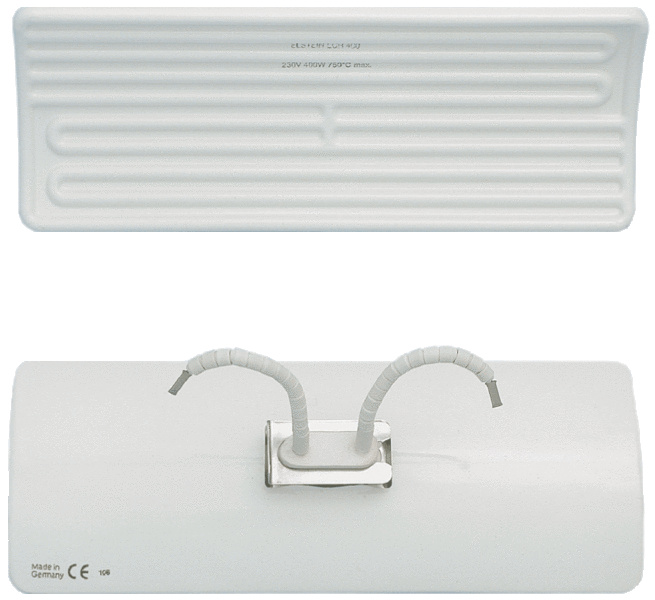

Modelo LCR

Modelo LCR

EMISORES DE ONDA MEDIA ELSTEIN MODELOs LCR y T-LCR
(TIPO TEJA FORMATO GRANDE)

Esta serie es una evolución de la más conocida de la gama, y es adecuada para la construcción de paneles calefactores de grandes dimensiones.. La distancia de trabajo puede variar, en los tratamientos en continuo, en función de la velocidad del material; en los tratamientos estáticos, la distancia de trabajo óptima para que la temperatura sea uniforme es de 200 mm.

CARACTERISTICAS
Modelos y potencias a 230 V	LCR	245 x 95 mm	400	600	900	1200	1500	W
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			16	24	35	48	60	kW
Temperatura del emisor			400	490	580	660	710	ºC
Temperatura máxima en la superficie del emisor			750	750	750	750	750	ºC
Longitud de onda			2 - 10					µm
Tiempo de puesta a régimen (63 % de la temperatura final)			6,0	4,8	3,8	3	2,4	min
Tiempo de enfriamiento hasta 200 ºC			6	7	9	11	12	min

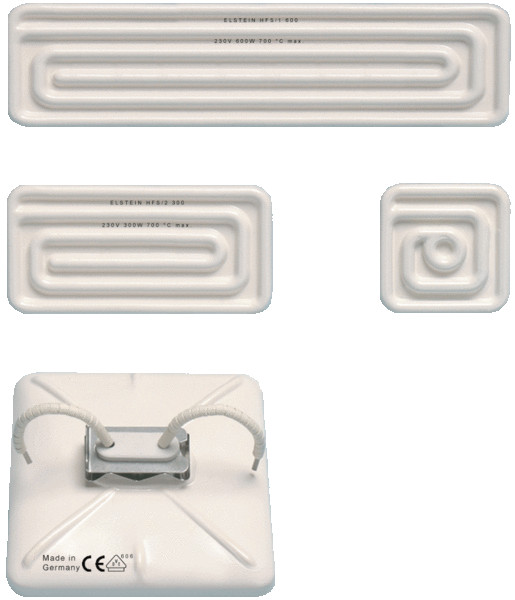

Modelo HFS

Modelo HFS

EMISORES DE ONDA MEDIA ELSTEIN MODELO HFS Y CON TERMOPAR MODELO T-HFS

Esta serie está formada por emisores planos lo que permite trabajar a distancias más cortas sobre el producto. Por otra parte su especial construcción, para evitar problemas de dilatación especialmente en el modelo de 122 x 122 mm., reduce las perdidas por la cara posterior.

CARACTERISTICAS
Modelos y potencias a 230 V	HFS	122 x 122 mm	250	400	600	W
	HFS/1	245 x 60 mm	250	400	600	W
	HFS/2	122 x 60 mm	125	200	300	W
	HFS/4	60 x 60 mm	60	100	150	W
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			16	25,4	38,2	kW
Temperatura del emisor			420	510	630	ºC
Temperatura máxima en la superficie del emisor			700	700	700	ºC
Longitud de onda			2 - 10			µm
Tiempo de puesta a régimen (63% de la temperatura final)			4,2	3,7	3.3	min

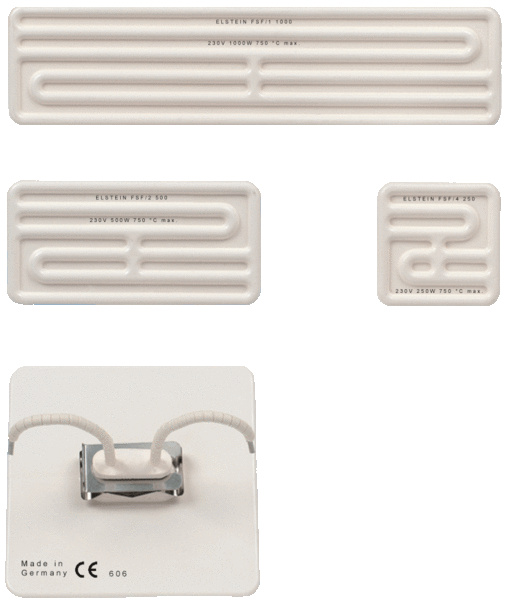

Modelo FSF

Modelo FSF

EMISORES DE ONDA MEDIA ELSTEIN
MODELO FSF (PLANOS DE ESPESOR REDUCIDO)
Y MODELO T-FSF CON TERMOPAR INCORPORADO

Esta serie está formada por emisores planos cuya principal característica es su reducido espesor, lo que permite reducir en un 45% el espesor en los paneles de montaje.

CARACTERISTICAS DE LOS DISTINTOS MODELOS
Modelos y potencias a 230 V	FSF	122 x 122 mm	250	400	600	800	1000	W
	FSF/1	245 x 60 mm	250	400	600	800	1000	W
	FSF/2	122 x 60 mm	125	200	300	400	500	W
	FSF/4	60 x 60 mm	60	100	150	200	250	W
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			16	25.6	38,4	51,2	64	kW
Temperatura del emisor			400	500	590	670	720	ºC
Temperatura máxima en la superficie del emisor			750	750	750	750	750	ºC
Longitud de onda			2 - 10					µm
Tiempo de puesta a régimen (63 % de la temperatura final)			3,2	2,8	2,2	2	1,8	min
Tiempo de enfriamiento hasta 200 ºC			5,5	7,5	9,5	10	12	min

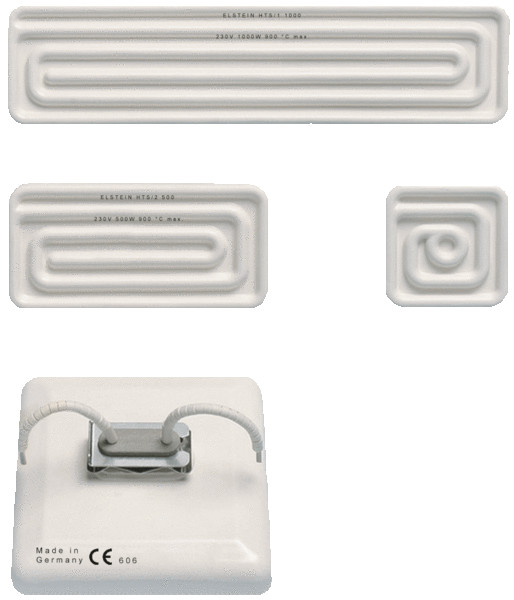

Modelo HTS

Modelo HTS

EMISORES DE ONDA MEDIA ELSTEIN DE ALTO RENDIMIENTO MODELO HTS

Esta serie está formada por emisores planos cuya principal característica es la existencia de un aislante interior que permite las siguientes prestaciones:
· Funcionamiento en continuo a 800ºC.
· Reducción de un 50% en los tiempos de calentamiento y de enfriamiento (Menor inercia térmica)
· Ahorro de energía de hasta un 20%

Y CON TERMOPAR MODELO T- HTS

Estos emisores tienen las mismas prestaciones que los emisores sin termopar.
El termopar es del tipo K (NiCR-NiAl)

CARACTERISTICAS DE LOS DISTINTOS MODELOS
Modelos y potencias a 230 V	HTS	122 x 122 mm	250	400	600	800	1000	W
	HTS/1	245 x 60 mm	250	400	600	800	1000	W
	HTS/2	122 x 60 mm	125	200	300	400	500	W
	HTS/4	60 x 60 mm	60	100	150	200	250	W
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			16	25.6	38,4	51,2	64	kW
Temperatura del emisor			450	570	700	810	900	ºC
Temperatura máxima en la superficie del emisor			700	750	800	850	900	ºC
Longitud de onda			2 - 10					µm
Tiempo de puesta a régimen (63 % de la temperatura final)			3,2	2,8	2,2	2	1,8	min
Tiempo de enfriamiento hasta 200 ºC			5,5	7,5	9,5	10	12	min

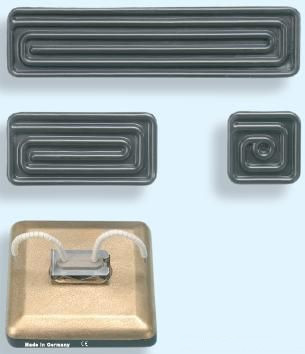

Modelo SHTS

Modelo SHTS

EMISORES DE ONDA MEDIA ELSTEIN DE ALTA TEMPERATURA MODELO SHTS Y T-SHTS CON TERMOPAR

La cerámica vitrificada especial, de color negro en que está fabricado el modelo SHTS hace que su emisión se acerque mucho a la del cuerpo ideal. (la radiación eficaz es superior al 75%). El aislamiento interno, de que dispone el elemento, y el reflector dorado de su cara posterior consiguen que el 98 % de la energía radiante generada lo sea en la dirección frontal de la superficie emisora. Estos emisores pueden trabajar en cualquier posición, y pueden suministrarse con termopar tipo K (Ni-Cr, Ni-Al) incorporado. El sistema se completa con una base metálica MTO que permite su ensamblaje para la construcción de paneles.

CARACTERISTICAS TECNICAS
Emisores	SHTS 100 96 x 96 mm.	800	W
	SHTS 122 x 122 mm.	1200	W
	SHTS/1 245 x 60 mm.	1200	W
	SHTS/2 122 x 60 mm.	600	W
	SHTS/4 60 x 60 mm.	300	W
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.		80	kW
Temperatura del emisor		880	ºC
Temperatura máxima en la superficie del emisor		900	ºC
Longitud de onda		2 - 10	µm
Tiempo de puesta a régimen (63 % de la temperatura final)		1,2	min
Tiempo de enfriamiento hasta 200 ºC		3,25	min
Soporte MTO para el modelo SHTS 100 de 96x96mm.

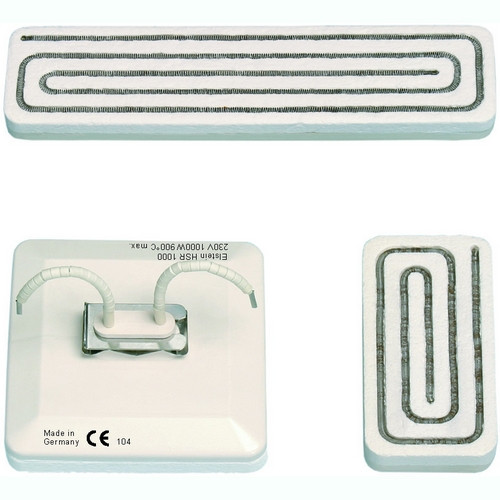

Modelo HSR

Modelo HSR

EMISORES DE ONDA MEDIA ELSTEIN DE BAJA INERCIA MODELO HSR y t-hsr con termopar

Esta serie tiene como pricipal caracteristica su baja inercia térmica.Esto se debe a su construcción especial. Un filamento calefactor,soportado por una fibra cerámica, que además de servir de soporte aislante, proyecta el calor perpendicularmente a la superficie de emisión.
La distancia mínima de trabajo recomendada es de 50 mm. Estos emisores admiten el mismo tipo de instalación en paneles que los de las series FSR y HTS

CARACTERISTICAS
Modelos y potencias a 230 V	HSR	125 x 125 mm.	250	400	600	800	1000	W
	HSR/1	250 x 62,5 mm.	250	400	600	800	1000	W
	HSR/2	125 x 62,5 mm.	125	200	300	400	500	W
Potencia por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			16	26	38	51	64	kW
Temperatura del emisor			450	570	700	810	860	ºC
Temperatura máxima del emisor			900	900	900	900	900	ºC
Longitud de onda			2 - 10					µm
Tiempo de puesta a régimen.			60	55	45	40	35	seg.
Tiempo de enfriamiento hasta 200 ºC			35	30	25	20	15	seg.

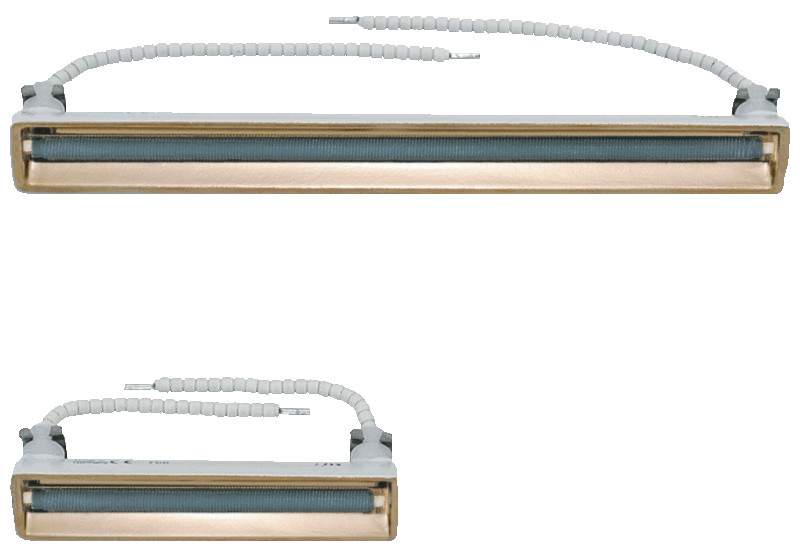

Modelo HLS

Modelo HLS

EMISORES DE ONDA MEDIA ELSTEIN DE ALTA TEMPERATURA
MODELO HLS y t-hls con termopar tcs.

Este nuevo modelo, debido a su especial diseño amplía considerablemente el ya de por si variado campo de utilización de los emisores cerámicos de rayos infrarrojos en sus aplicaciones industriales. El emisor incorpora al elemento cerámico una pantalla parabólica reflectora dorada, también cerámica, que le permite las siguientes prestaciones:

Pueden trabajar permanentemente hasta 1100 ºC de temperatura de emisión.
Calentamiento de 20 ºC a 1000 ºC en aproximadamente 1 minuto
Rendimiento de radiación superior al 80 %.
Dendidad calorífica hasta 90 kW/cm²

Como soportes para los 2 modelos, y para facilitar la construcción de paneles se fabrican 2 perfiles metálicos de montaje:
MPO de 248 x 33 mm para el emisor HLS
MPO/2 de 122 x 33 mm para el emisor HLS/2

CARACTERISTICAS
Emisores		HLS	250 x 32 mm.	750 W a 230 V
		HLS/2	125 x 33 mm.	375 W a 115 V
Potencia máxima por m² de superficie de radiación.				90	kW
Temperatura del emisor				1000	ºC
Temperatura máxima en la superficie del emisor				1100	ºC
Longitud de onda				2 - 10	µm
Tiempo de puesta a régimen (desde 20 ºC hasta 1000 ºC)				‹ 1	min
Tiempo de enfriamiento hasta 200 ºC				4,5	min
Temperatura del material,en función de su situación respecto al emisor				700	ºC
	Reflectores	MPO 248 x 33 mm.
		MPO/2 122 x 33 mm.

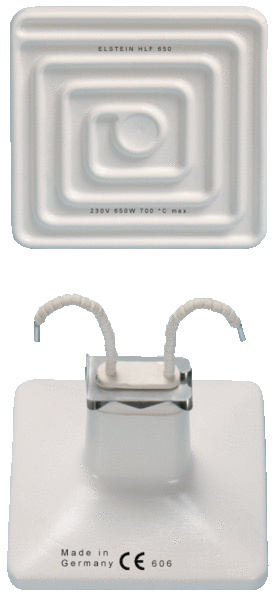

Modelo HLF

Modelo HLF

EMISORES DE ONDA MEDIA ELSTEIN MODELO HLF

CARACTERISTICAS
Modelos y potencias a 230 V	HLF	122 x 122 mm	250	400	650	W
Modelos y potencias a 230 V	T- HLT (Modelos con termopar)	122 x 122 mm	250	400	650	W
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			16	25,4	41,6	kW
Temperatura del emisor			420	520	630	ºC
Temperatura máxima en la superficie del emisor			700	700	700	ºC
Longitud de onda			2 - 10			µm

Modelo IRS

Modelo IRS

EMISORES DE ONDA MEDIA ELSTEIN MODELO IRS

Emisores cilíndricos de onda media. Su gran robustez y su elevada resistencia a los cambios de temperatura unidos a su reducido consumo y larga duración, hacen que su utilización sea de gran rentabilidad en un gran número de aplicaciones industriales. Están especialmente indicados para aplicaciones sobre superficies estrechas.

Los modelos IRS y IRS/2 pueden montarse en los perfiles soporte MPO

CARACTERISTICAS
Modelos a 230 V	IRS Ø16 x 245 mm. 95 g	-	-	-	-	400	600	W
	IRS/2 Ø16 x 122 mm. 50 g	-	-	200	300	-	-	W
	IRS/330 Ø16 x 330 mm. 120 g	250	400	-	-	-	-	W
Modelos con termopar incorporado		TCK
Temperatura del emisor		400	530	550	650	550	650	ºC
Temperatura máxima en la superficie del emisor		750	750	750	750	750	750	ºC
Longitud de onda		2 - 10						µm
Tiempo de puesta a régimen (63 % de la temperatura final)		2,4	1,7	2,4	1,7	2,4	1,7	min.
Tiempo de enfriamiento hasta 200 ºC		5,5	6,5	5,5	6,5	5,5	6,5	min.
Posición de trabajo		Indiferente
Reflectores		MPO 248 x 33 mm.
Reflectores		MPO/2 122 x 33 mm.

Modelo ISN

Modelo ISN

EMISORES DE ONDA MEDIA ELSTEIN MODELO ISN

Emisores cilíndricos de onda media. Su gran robustez y su elevada resistencia a los cambios de temperatura unidos a su reducido consumo y larga duración, hacen que su utilización sea de gran rentabilidad en un gran número de aplicaciones industriales. Están especialmente indicados para aplicaciones sobre superficies estrechas.

Debido su sistema de fijación, el estándar de ELSTEIN, pueden montarse en los reflectorres REO

CARACTERISTICAS
Modelos a 230 V			ISN Ø16 x 245 mm.	400	600	W
			ISN/2 Ø16 x 122 mm.	200	300	W
Modelos con termopar incorporado				TCK
Temperatura del emisor				550	650	ºC
Temperatura máxima en la superficie del emisor				750	750	ºC
Longitud de onda				2 - 10		µm
Tiempo de puesta a régimen (63 % de la temperatura final)				2,4	1,7	min.
Tiempo de enfriamiento hasta 200 ºC				5,5	6,5	min.
Posición de trabajo				Indiferente
	Reflectores	REO 250
		REO 125

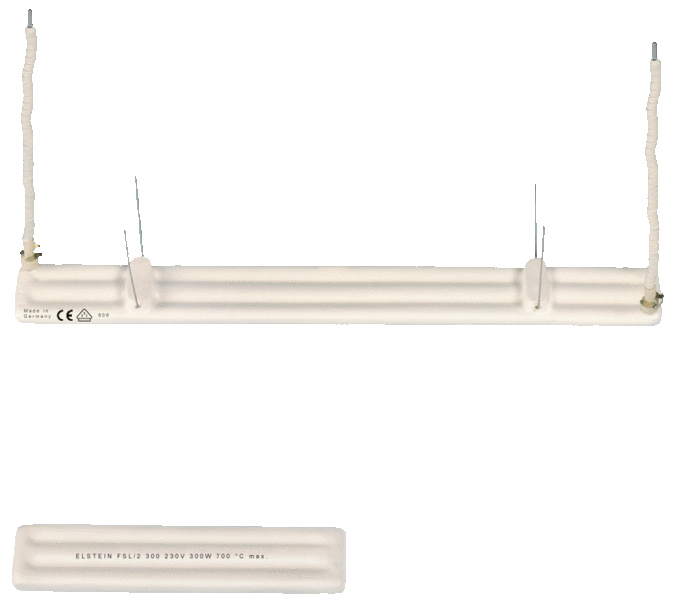

Modelo FSL

Modelo FSL

EMISORES DE ONDA MEDIA ELSTEIN MODELO FSL

Emisor rectangular plano, alargado, muy adecuado para la construcción de paneles.

CARACTERISTICAS
Modelos y potencias a 230 V	FSL	326 x 37 mm.	600	W
	FSL/2	163 x 37 mm.	300	W
	Modelo con termopar T-FSL	326 x 37 mm.	600	W
	Modelo con termopar T-FSL/2	163 x 37 mm.	300	W
Temperatura del emisor			670	ºC
Temperatura máxima en la superficie del emisor			700	ºC
Longitud de onda			2 - 10	µm
Tiempo de puesta a régimen (63 % de la temperatura final)			3	min
Tiempo de enfriamiento hasta 200 ºC			8,5	min

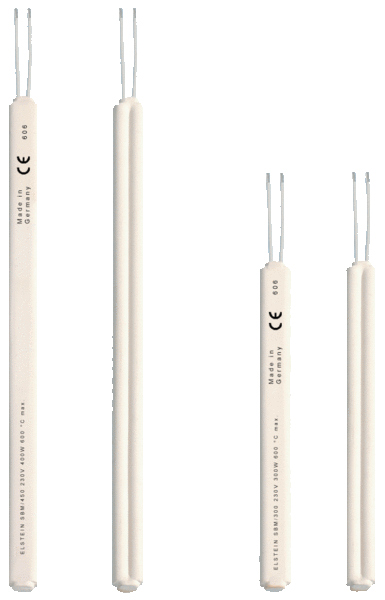

Modelo SBM

Modelo SBM

EMISORES DE ONDA MEDIA ELSTEIN MODELO SBM Y T-SBM CON TERMOPAR TCK

Emisores cilíndricos de onda media.Los cables de conexión por un solo lado. El modelo SBM se ha diseñado para el calentamiento en saunas.
Su temperatura de funcionamiento, entre los 400 ºC y los 600 ºC proporcionan radiación beneficiosa para el cuerpo humano. Su gran robustez y su elevada resistencia a los cambios de temperatura unidos a su reducido consumo y larga duración, hacen que su utilización sea de gran rentabilidad en un gran número de aplicaciones industriales.

CARACTERISTICAS
Modelos y potencias a 230 V	SBM/300 20 x 30 x 300 mm.	200	300	-	-	W
Modelos y potencias a 230 V	SBM/450 20 x 30 x 450 mm.	-	-	300	400	W
Temperatura del emisor		490	590	440	510	ºC
Temperatura máxima en la superficie del emisor		600	600	600	600	ºC
Longitud de onda		2 - 10				µm
Tiempo de puesta a régimen (63 % de la temperatura final)		2,5	2,3	2,5	2,4	min.
Tiempo de enfriamiento hasta 200 ºC		5,0	6,0	5,0	5,5	min.
Peso		115	115	160	160	g
Posición de trabajo		Indiferente

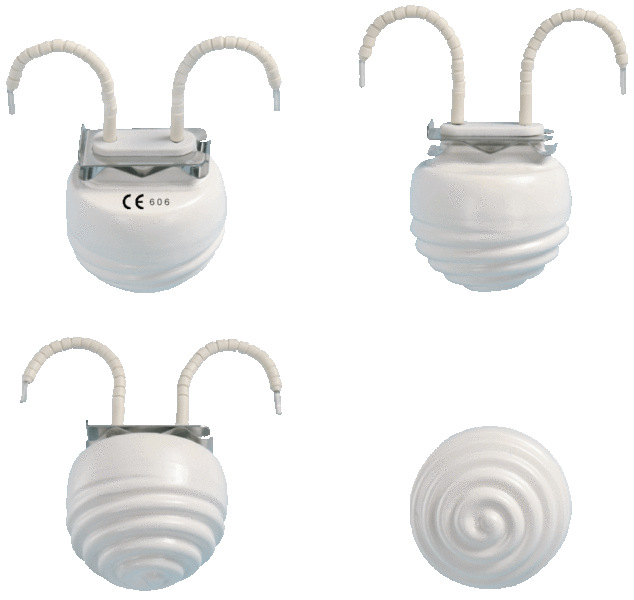

Modelo KSS/60

Modelo KSS/60

EMISORES DE ONDA MEDIA ELSTEIN MODELO KSS/60 DE FABRICACIÓN ESPECIAL

Los modelos KSS/60 son emisores oscuros de rayos infrarrojos, de forma esférica, emiten en el espectro de la onda media Están especialmente indicados para el calentamiento en 3 dimensiones .

CARACTERISTICAS
Modelos y potencias a 230 V	KSS/60	Ø 60 x 60 mm	250	W
Modelos y potencias a 230 V	Modelo con termopar KSS/60	Ø 60 x 60 mm	TCK	W
Densidad calorífica máxima			38,0	KW/m2
Temperatura del emisor			670	ºC
Temperatura máxima en la superficie del emisor			750	ºC
Longitud de onda			2 - 10	µm

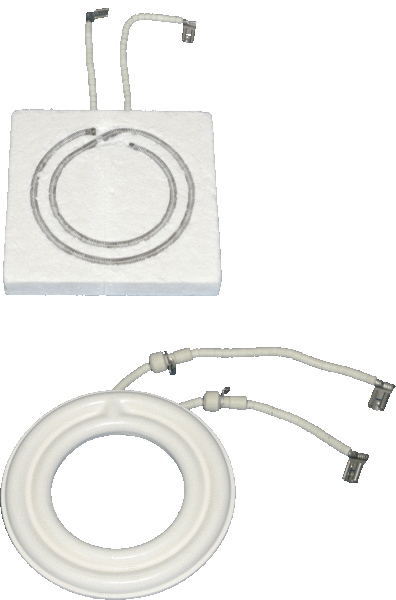

Modelo RSA

Modelo RSA

EMISORES DE ONDA MEDIA ELSTEIN MODELO RSA DE FABRICACIÓN ESPECIAL

Los modelos RSA son emisores oscuros de rayos infrarrojos, de forma anular, emiten en el espectro de la onda media Están especialmente indicados para aplicaciones de laboratorio.

CARACTERISTICAS
Modelos y potencias a 230 V	RSA	Dimensiones Diámetro interior 55 mm Diámetro exterior 95 mm	Potencia según necesidades
Se fabrican siempre bajo especificacion (Consultar cantidades)

Modelo RFS

Modelo RFS

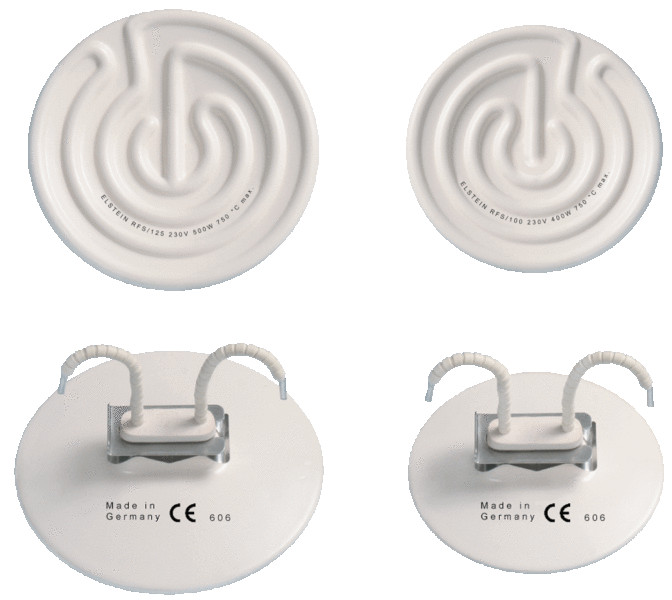

EMISORES DE ONDA MEDIA ELSTEIN MODELOS RFS Y T-RFS, CIRCULAR, DE FABRICACIÓN ESPECIAL

Esta serie es de características similares a la FSR pero de forma circular
Facilita el calentamiento de piezas circulares.

CARACTERISTICAS
Modelos y potencias a 230 V	RFS /100	Ø 100 mm	150	250	400	-	-	W
Modelos y potencias a 230 V	RFS /125	Ø 125 mm	-	-	-	250	500	W
Potencia máxima por m² de superficie de radiación, con emisores montados directamente sobre un soporte reflector.			9	15	24	39	60	kW
Temperatura del emisor			250	400	500	620	730	ºC
Temperatura máxima en la superficie del emisor			750	750	750	750	750	ºC
Peso			145			175		g
Longitud de onda			2 - 10					µm

Modelo SSH

Modelo SSH

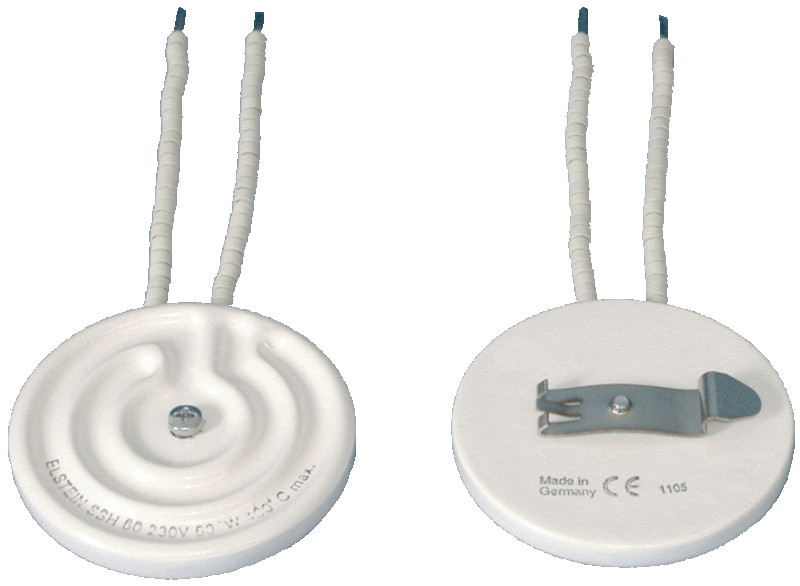

EMISORES DE ONDA MEDIA ELSTEIN MODELO SSH PARA APLICACIONES ANTICONDENSACIÓN

CARACTERISTICAS
Modelos a 230 V	SSH Ø85 mm.	60	100	W
Temperatura del emisor		200	280	ºC
Temperatura máxima en la superficie del emisor		700	700	ºC
Longitud de onda		2 - 10		µm
Peso		75		g

Modelo IRS/K

Modelo IRS/K

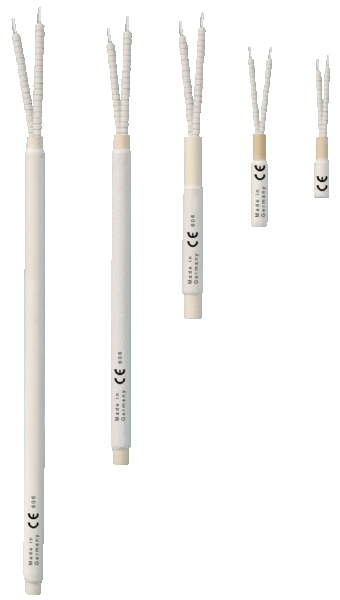

EMISORES CERAMICOS DE ONDA MEDIA ELSTEIN MODEL IRS/K

Emisores cilíndricos de onda media. Su gran robustez y su elevada resistencia a los cambios de temperatura unidos a su reducido consumo y larga duración, hacen que su utilización sea de gran rentabilidad en un gran número de aplicaciones industriales.
Modelo T-IRS / K con termoprell tipo K incorporado
Están especialmente indicados para aplicaciones sobre superficies estrechas.
Permite un calentamiento por radiación en un ámbito de 360º

CARACTERISTICAS
Modelos a 230 V	IRS/K Ø16 x 125 mm. hasta IRS/K Ø16 x 300 mm	125 a 300	W
		300 a 750	W
Densidad de radiación		30 a 75	kW/m2
Temperatura del emisor		400 a 700	ºC
Temperatura máxima en la superficie del emisor		750	ºC
Longitud de onda		2 - 10	µm
Posición de trabajo		Indiferente

Modelo IOT

Modelo IOT

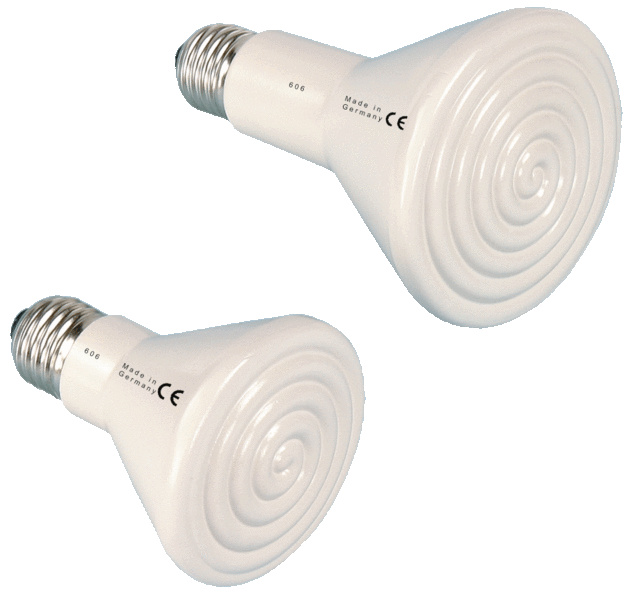

EMISOR DE ONDA MEDIA ELSTEIN MODELO IOT
(LAMPARA CERAMICA INFRARROJA CASQUILLO E 27)

Los modelos IOT/75 y IOT/90 son emisores oscuros de rayos infrarrojos, emiten en el espectro de la onda media, que utilizan como conexión un casquillo Edison E27. Las zonas circulares del área calentada son de una gran uniformidad de temperatura. Debido a la elevada temperatura que puede alcanzar el casquillo es indispensable que el portalámpara que se utilice sea de un material resistente al calor, de porcelana o cerámico. El bajo consumo y su gran robustez hacen que estos modelos sean altamente rentables para una amplia gama de aplicaciones.

CARACTERISTICAS
Modelos y potencias a 230 V	IOT/75		IOT/90		-
Modelos y potencias a 230 V	60	100	150	250	W
Temperatura del emisor	290	380	420	490	ºC
Temperatura máxima en la superficie del emisor	350	420	450	530	ºC
Temperatura media en el casquillo	90	120	110	140	ºC
Longitud de onda de emisión a la tension nóminal	2 - 10				µm
Tiempo de puesta a régimen (hasta el 90 % de temperatura final)	10		8		min.
Peso	100		130		gr
Dimensiones	Ø 75 x 95		Ø 90x 135		mm
Posición de trabajo	Indiferente				-

Modelo IPT

Modelo IPT

EMISOR DE ONDA MEDIA ELSTEIN MODELO IPT
(LAMPARA CERAMICA INFRARROJA PLANA CASQUILLO E 27)

Modelo de fabricación especial, consultar cantidades mínimas.

Modelos y potenciasa 230 v	IPT/75 85 g	60	100	-	-	-	-	W
	IPT/100 150 g	-	-	150	250	-	-	W
	IPT/125 210 g	-	-	-	-	300	500	W
Reflector de Aluminio	RIO 125 65 g	-	-	-	-	-	-	-
Densidad calorífica máxima		8,6	14,4	13,2	22,0	18,1	30,3	KW/m2
Temperatura del emisor		290	380	370	460	430	510	º C
Temperatura máxima en la superficie del emisor		530	530	530	530	530	530	º C
Longitud de onda		2 - 10						µm

Modelo IPO

Modelo IPO

EMISOR DE ONDA MEDIA ELSTEIN MODELO IPO
(LAMPARA CERAMICA INFRARROJA ESFÉRICA CASQUILLO E 27)

Modelo de fabricación especial, consultar cantidades mínimas.

CARACTERISTICAS
Modelos y potencias a 230 V	IPO	150	W
Densidad calorífica máxima		38,4	kW/m2
Temperatura del emisor		510	ºC
Temperatura máxima en la superficie del emisor		550	ºC
Longitud de onda de emisión a la tension nóminal		2 - 10	µm
Tiempo de puesta a régimen		5,8	min
Peso		75	gr
Dimensiones		Ø 760 x 120	mm
Posición de trabajo		Indiferente

Modelo FIS

Modelo FIS

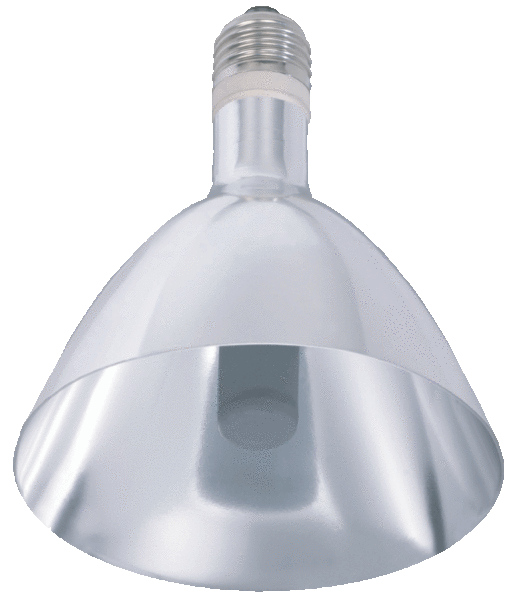

EMISOR DE ONDA MEDIA ELSTEIN MODELO FIS
(FOCO CERÁMICO INFRARROJO CASQUILLO E 27)

Modelo de fabricación especial, consultar cantidades mínimas.

CARACTERISTICAS
Modelos y potencias a 230 V	FIS	250	W
Densidad calorífica máxima		12,3	kW/m2
Temperatura del emisor		750	ºC
Temperatura máxima en la superficie del emisor		750	ºC
Longitud de onda de emisión a la tension nóminal		2 - 10	µm
Tiempo de puesta a régimen		2	min
Peso		90	gr
Dimensiones		Ø 130 x 145	mm
Posición de trabajo		Indiferente

Modelo SFH

Modelo SFH

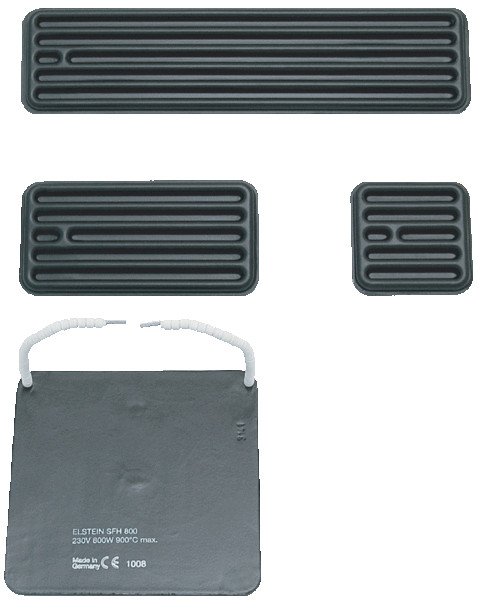

MODELO SFH EMISORES EXTRA PLANOS DE ALTA TEMPERATURA

Este modelo se caracteriza por su reducido espesor.Esto hace que sea muy adecuado para aplicaciones en las que sedisponga de poco espacio para ubicar los emisores.

Como toda la gama de ELSTEIN puede montarse en cualquier posición, la densidad de potencia instalada puede llegar a los 64 kW/m2

Modelos y Potenciaa 230 V	SFH 122 x 122 mm 160 g	250	400	600	800	1000	W
	SFH/1 245 x 60 mm. 160 g	250	400	600	800	1000	W
	SFH/2 122 x 60 mm. 85 g	125	200	300	400	500	W
	SFH/4 60 x 60 mm. 45 g	60	100	150	200	250	W
Potencia máxima por m² de superficie de radiación, conemisores montados directamente sobre un soporte reflector.		16	25,6	38,4	51,2	64	kW
Temperatura del emisor		440	540	630	720	800	º C
Temperatura máxima en la superficie del emisor		900	900	900	900	900	º C
Longitud de onda		2 – 10					µm

Modelo MSH/20

Modelo MSH/20

MSH/20 MINICALEFACTOR CERÁMICO DE ALTA TEMPERATURA (ALIMENTACIÓN A 12V)

Este modelo, es un calefactor de reducidas dimensiones (20x11mm) quepuede trabajar a altas temperaturas de emisión (850 ºC) y con densidadesde carga de hasta 100 kW/m2.Puede utilizarse en operaciones de calentamiento, o de secado, en áreasreducidas, o zonas puntuales en superficies de mayores dimensiones,como por ejemplo en la fabricación de cartas electrónicas o circuitosimpresos.

MODELO A 12V	MSH /20 Peso 3 g	55	W
Densidad calorífica máxima		100	KW/m2
Temperatura del emisor		860	º C
Temperatura máxima en la superficie del emisor		900	º C
Longitud de onda		2 - 10	µm

Emisores para terrarios

Emisores para terrarios

CALEFACTORES CERÁMICOS PARA TERRARIOS Y ANIMALES DOMÉSTICOS.

MODELOS CON PANTALLA
MODELOS EBF 25
	Pantalla tipo	Emisor tipo	Potencia W a 230V	Modelo
	EBO 25 Dimensiones 245x100x80mm Tomando como base la pantalla ebo 25 con su reflector, puede incorporar toda la gamaHTS/1 desde 250w hasta 1000w 230v admite también emisores tubulares de la serie ISN	HTS/1	250	EBF25-250H
			400	EBF 25-400H
			600	EBF 25-600H
			800	EBF 25-800H
			1000	EBF 25-1000H
		ISN	250	EBF 25-250ISN
			400	EBF 25-400ISN
			600	EBF 25-600ISN
MODELOS EBF12
	Pantalla tipo	Emisor tipo	Potencia W a 230V	Modelo
	Normal 0 21 EBO 12 Dimensiones 130x100x80mm Tomando como base la pantalla EBO 12 con su reflector, puede incorporar toda la gama HTS/2 desde 125W hasta 500W 230V. También pueden equiparse con emisores de las serie HTS/4 de 60W a 250W Admite también emisores tubulares de la serie ISN/2 de 125W hasta 300W a 230V	HTS/2	125	EBF 12-125H2
			200	EBF 12-200H2
			300	EBF 12-300H2
			400	EBF 12-400H2
			500	EBF 12-500H2
		HTS/4	60	EBF 12-60H4
			100	EBF 12-100H4
			150	EBF 12-150H4
			200	EBF 12-200H4
			250	EBF 12-150H4
		ISN/2	125	EBF 12-12ISN2
			200	EBF 12-200ISN2
			300	EBF 12-300ISN2
MODELOS CILINDRICOS, CON PERFIL REFLECTOR
	Perfil tipo	Emisor tipo	Potencia W a 230V	Modelo
	MPO Dimensiones 248x33mm	IRS	400	IRS 400/MPO
	MPO Dimensiones 248x33mm	IRS	600	IRS 600/MPO
	Normal 0 21 MPO/2 Dimensiones 123x33mm	IRS/2	200	IRS/2 200/MPO2
	Normal 0 21 MPO/2 Dimensiones 123x33mm	IRS/2	300	IRS/2 400/MPO2
MODELOS CON CASQUILLO E27
	Emisor tipo		Potencia W a 230V	Modelo
	IOT/75 Diámetro 75x100mm		60	IOT/75/60
	IOT/75 Diámetro 75x100mm		100	IOT/75/100
	IOT/90 Diámetro 90x140mm		150	IOT/90/150
	IOT/90 Diámetro 90x140mm		250	IOT/90/250
	IPT/75 Diámetro 75x100mm		60	IPT/75/65
	IPT/75 Diámetro 75x100mm		100	IPT/75/100
	IPT/100 Diámetro 100x108mm		150	IPT/100/150
	IPT/100 Diámetro 100x108mm		250	IPT/100/250
	IPT/125 Diámetro 125x115mm		300	IPT/125/300
	IPT/125 Diámetro 125x115mm		500	IPT/125/500

SSV Vaporizador de azufre

SSV Vaporizador de azufre

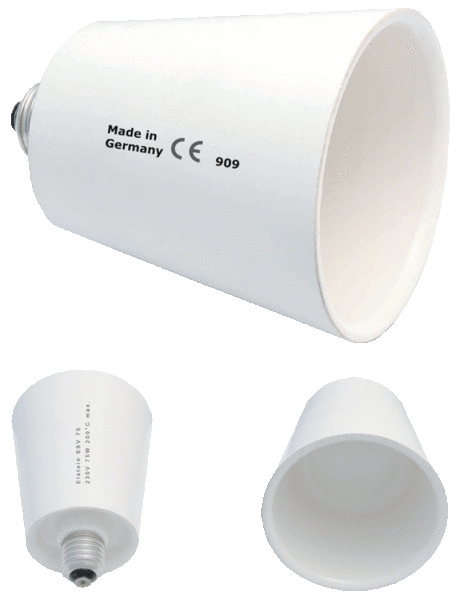

	SSV VAPORIZADOR DE AZUFRE
Vaporizador de azufre, con casquillo E27.De aplicación en invernaderos
Puede substituir a las lámparas cerámicas existentes.
Potencia 75W a 230V

FSR - LCR - HFS - FSF - HTS - SHTS - HSR - HLS - HLF - IRS - ISN - FSL - SBM - KSS/60 - RSA - RFS
SSH - IRS/K - IOT - IPT - IPO - FIS - SFH - MSH/20 - Emisores para terrarios - Vaporizador de azufre

Emisores de I.R. de onda media Cerámicos ELSTEIN

Modelo FSR

EMISORES DE ONDA MEDIA ELSTEIN CON TERMOPAR MODELO FSR (TIPO TEJA)

Modelo LCR

EMISORES DE ONDA MEDIA ELSTEIN MODELOs LCR y T-LCR(TIPO TEJA FORMATO GRANDE)

Modelo HFS

EMISORES DE ONDA MEDIA ELSTEIN MODELO HFS Y CON TERMOPAR MODELO T-HFS

Modelo FSF

EMISORES DE ONDA MEDIA ELSTEIN MODELO FSF (PLANOS DE ESPESOR REDUCIDO) Y MODELO T-FSF CON TERMOPAR INCORPORADO

Modelo HTS

EMISORES DE ONDA MEDIA ELSTEIN DE ALTO RENDIMIENTO MODELO HTS

Y CON TERMOPAR MODELO T- HTS

Modelo SHTS

EMISORES DE ONDA MEDIA ELSTEIN DE ALTA TEMPERATURA MODELO SHTS Y T-SHTS CON TERMOPAR

Modelo HSR

EMISORES DE ONDA MEDIA ELSTEIN DE BAJA INERCIA MODELO HSR y t-hsr con termopar

Modelo HLS

EMISORES DE ONDA MEDIA ELSTEIN DE ALTA TEMPERATURA MODELO HLS y t-hls con termopar tcs.

Modelo HLF

EMISORES DE ONDA MEDIA ELSTEIN MODELO HLF

Modelo IRS

EMISORES DE ONDA MEDIA ELSTEIN MODELO IRS

Modelo ISN

EMISORES DE ONDA MEDIA ELSTEIN MODELO ISN

Modelo FSL

EMISORES DE ONDA MEDIA ELSTEIN MODELO FSL

Modelo SBM

EMISORES DE ONDA MEDIA ELSTEIN MODELO SBM Y T-SBM CON TERMOPAR TCK

Modelo KSS/60

EMISORES DE ONDA MEDIA ELSTEIN MODELO KSS/60 DE FABRICACIÓN ESPECIAL

Modelo RSA

EMISORES DE ONDA MEDIA ELSTEIN MODELO RSA DE FABRICACIÓN ESPECIAL

Modelo RFS

EMISORES DE ONDA MEDIA ELSTEIN MODELOS RFS Y T-RFS, CIRCULAR, DE FABRICACIÓN ESPECIAL

Modelo SSH

EMISORES DE ONDA MEDIA ELSTEIN MODELO SSH PARA APLICACIONES ANTICONDENSACIÓN

Modelo IRS/K

EMISORES CERAMICOS DE ONDA MEDIA ELSTEIN MODEL IRS/K

Modelo IOT

EMISOR DE ONDA MEDIA ELSTEIN MODELO IOT (LAMPARA CERAMICA INFRARROJA CASQUILLO E 27)

Modelo IPT

EMISOR DE ONDA MEDIA ELSTEIN MODELO IPT(LAMPARA CERAMICA INFRARROJA PLANA CASQUILLO E 27)

Modelo IPO

EMISOR DE ONDA MEDIA ELSTEIN MODELO IPO (LAMPARA CERAMICA INFRARROJA ESFÉRICA CASQUILLO E 27)

Modelo FIS

EMISOR DE ONDA MEDIA ELSTEIN MODELO FIS (FOCO CERÁMICO INFRARROJO CASQUILLO E 27)

Modelo SFH

MODELO SFH EMISORES EXTRA PLANOS DE ALTA TEMPERATURA

Modelo MSH/20

MSH/20 MINICALEFACTOR CERÁMICO DE ALTA TEMPERATURA (ALIMENTACIÓN A 12V)

Emisores para terrarios

EBO 25

EBO 12

MPO

MPO/2

SSV Vaporizador de azufre

Esta web utiliza cookies propias y de terceros para analizar y mejorar tu experiencia de navegación.

Información del uso de cookies

EMISORES DE ONDA MEDIA ELSTEIN CON TERMOPAR
MODELO FSR (TIPO TEJA)

EMISORES DE ONDA MEDIA ELSTEIN MODELOs LCR y T-LCR
(TIPO TEJA FORMATO GRANDE)

EMISORES DE ONDA MEDIA ELSTEIN
MODELO FSF (PLANOS DE ESPESOR REDUCIDO)
Y MODELO T-FSF CON TERMOPAR INCORPORADO

EMISORES DE ONDA MEDIA ELSTEIN DE ALTA TEMPERATURA
MODELO HLS y t-hls con termopar tcs.

EMISOR DE ONDA MEDIA ELSTEIN MODELO IOT
(LAMPARA CERAMICA INFRARROJA CASQUILLO E 27)

EMISOR DE ONDA MEDIA ELSTEIN MODELO IPT
(LAMPARA CERAMICA INFRARROJA PLANA CASQUILLO E 27)

EMISOR DE ONDA MEDIA ELSTEIN MODELO IPO
(LAMPARA CERAMICA INFRARROJA ESFÉRICA CASQUILLO E 27)

EMISOR DE ONDA MEDIA ELSTEIN MODELO FIS
(FOCO CERÁMICO INFRARROJO CASQUILLO E 27)
