ELSTEIN - WERK especialitzada en la fabricació d'emissors ceràmics de rajos infrarojos ha desenvolupat des de l'inici de les seves activitats, fa mes de 50 anys, tot un seguit d'elements calefactores, amb una tecnologia pròpia, que li ha permès, conjuntament amb un continuat desenvolupament de la investigació en aquest camp, el poder ampliar la utilització de la tècnica d'escalfament per llamps infrarojos a noves aplicacions en l'àmbit industrial.
FSR - LCR - HFS - FSF - HTS - SHTS - HSR - HLS - HLF - IRS - ISN - FSL - SBM - KSS/60 - RSA - RFS
SSH - IRS/K - IOT - IPT - IPO - FIS - SFH - MSH/20 - Emissors per a terraris - Vaporitzador de azufre
Model FSR
EMISSORS CERÀMICS DE ONA MITJA ELSTEIN MODEL FSR (TIPUS TEULA)
Aquesta sèrie, la més coneguda de la gamma, és la més utilitzada tant en tractaments de procés continu, com en tractaments estàtics (termo-conformació). La distància de treball pot variar, en els tractaments en continu, en funció de la velocitat del material; en els tractaments estàtics, la distància de treball òptima perquè la temperatura sigui uniforme és de 200 mm.
CARACTERÍSTIQUES | ||||||||
Models i potencies a 230 V | FSR | 245 x 60 mm | 150 | 250 | 400 | 650 | 1000 | W |
FSR/2 | 122 x 60 mm | 125 | 200 | 325 | 500 | W | ||
FSR/4 | 60 x 60 mm | 60 | 100 | 200 | 250 | W | ||
Potencia màxima per m² de superfície de radiació, amb emissors muntats en conjunts EBF | 6 | 10 | 16 | 26 | 40 | kW | ||
Potencia màxima por m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 9 | 15 | 24 | 39 | 60 | kW | ||
Temperatura de l'emissor | 250 | 400 | 500 | 620 | 730 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 750 | 750 | 750 | 750 | 750 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||||||
Temps de posada a règim (63 % de la temperatura final) | 6,0 | 4,8 | 3,8 | 3 | 2,4 | min | ||
Temps de refredament fins a 200 ºC | 6 | 7 | 9 | 11 | 12 | min | ||
Temperatura del material | 100 | 150 | 200 | 250 | 300 | ºC |
EMISSORES CERÀMICS DE ONA MITJA ELSTEIN AMB TERMOPARELL
MODEL T-FSR (TIPUS TEULA)
Aquests emissors tenen les mateixes prestacions que els emissors sense termoparell.
El termoparell és del tipus K (NiCr-NiAl)
CARACTERISTIQUES |
|||||||
Models i potencies a 230 V | T-FSR | 245 x 60 mm | 250 | 400 | 650 | 1000 | W |
T-FSR/2 | 122 x 60 mm | 125 | 200 | 325 | 500 | W | |
T-FSR/4 | 60 x 60 mm | 60 | 100 | 200 | 250 | W | |
Potencia màxima por m² de superfície de radiació, amb emissors muntats en conjunts EBF | 10 | 16 | 26 | 40 | kW | ||
Potencia màxima por m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 15 | 24 | 39 | 60 | kW | ||
Temperatura de l'emissor | 400 | 500 | 620 | 730 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 550 | 600 | 700 | 750 | ºC | ||
Longitud d'ona | 2 - 10 | µm | |||||
Temps de posada a règim (63 % de la temperatura final) | 4,8 | 3,8 | 3 | 2,4 | min | ||
Temps de refredament fins a 200 ºC | 7 | 9 | 11 | 12 | min | ||
Temperatura del material | 150 | 200 | 250 | 300 | ºC |
Model LCR
EMISORS DE ONA MITJA ELSTEIN MODELs LCR y T-LCR
(TIPUS TEULA FORMAT GRAN)
Aquesta sèrie és una evolució de la més coneguda de la gamma, i és adequada per a la construcció de panells calefactores de grans dimensions.. La distància de treball pot variar, en els tractaments en continu, en funció de la velocitat del material; en els tractaments estàtics, la distància de treball òptima perquè la temperatura sigui uniforme és de 200 mm.
CARACTERISTIQUES | ||||||||
Models i potencies a 230 V | LCR | 245 x 95 mm | 400 | 600 | 900 | 1200 | 1500 | W |
Potencia máxima per m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 16 | 24 | 35 | 48 | 60 | kW | ||
Temperatura de l'emissor | 400 | 490 | 580 | 660 | 710 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 750 | 750 | 750 | 750 | 750 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||||||
Temps de posada a règim (63 % de la temperatura final) | 6,0 | 4,8 | 3,8 | 3 | 2,4 | min | ||
Temps de refredament fins a 200 ºC. | 6 | 7 | 9 | 11 | 12 | min |
Model HFS
EMISSORS CERAMICS DE ONA MITJA ELSTEIN MODEL HFS Y AMB TERMOPAR MODEL T-HFS
Aquesta sèrie està formada per emissors plans el que permet treballar a distàncies més curtes sobre el producte.
Per altra banda la seva especial construcció, per a evitar problemes de dilatació especialment en el model de 122 x 122 mm., redueïx les perdudes per la cara posterior.
CARACTERISTIQUES | ||||||
Models i Potencies a 230 V | HFS | 122 x 122 mm | 250 | 400 | 600 | W |
HFS/1 | 245 x 60 mm | 250 | 400 | 600 | W | |
HFS/2 | 122 x 60 mm | 125 | 200 | 300 | W | |
HFS/4 | 60 x 60 mm | 60 | 100 | 150 | W | |
Potencia màxima per m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 16 | 25,4 | 38,2 | kW | ||
Temperatura de l'emissor | 420 | 510 | 630 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 700 | 700 | 700 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||||
Temps de posada a règim (63% de la temperatura final) | 4,2 | 3,7 | 3.3 | min |
Model FSF
EMISSORS CERAMICS DE ONA MITJA ELSTEIN
MODEL FSF (PLANS D'ESPESOR REDUÏT
I MODELO T-FSF AMB TERMOPARELL INCORPORAT
Aquesta sèrie està formada per emissors plans la principal característica dels quals és el seu reduït espessor, el que permet reduir en un 45% l'espessor en els panells de muntatge.
CARACTERISTIQUES |
||||||||
Models i Potencies a 230 V | FSF | 122 x 122 mm | 250 | 400 | 600 | 800 | 1000 | W |
FSF/1 | 245 x 60 mm | 250 | 400 | 600 | 800 | 1000 | W | |
FSF/2 | 122 x 60 mm | 125 | 200 | 300 | 400 | 500 | W | |
FSF/4 | 60 x 60 mm | 60 | 100 | 150 | 200 | 250 | W | |
Potencia màxima per m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 16 | 25.6 | 38,4 | 51,2 | 64 | kW | ||
Temperatura de l'emissor | 400 | 500 | 590 | 670 | 720 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 750 | 750 | 750 | 750 | 750 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||||||
Temps de posada a règim (63 % de la temperatura final) | 3,2 | 2,8 | 2,2 | 2 | 1,8 | min | ||
Temps de refredament fins a 200 ºC. | 5,5 | 7,5 | 9,5 | 10 | 12 | min |
Model HTS
EMISsORS ceramics DE ONA MitjA ELSTEIN
MODEL HTS (plans D'alt rendiment)
i model t-hts amb termoparell
Aquesta sèrie està formada per emissors plans la principal característica dels quals és l'existència d'un aïllant interior que permet les següents prestacions: · Funcionament en continu a 800ºC . · Reducció d'un 50% en els temps d'escalfament i de refredament (Menor inèrcia tèrmica) · Estalvi d'energia de fins a un 20%
En el model T-HTS el termoparell es del tipuis K (NiCr
CARACTERISTIQUES |
||||||||
Models i Potencies a 230 V | HTS | 122 x 122 mm | 250 | 400 | 600 | 800 | 1000 | W |
HTS/1 | 245 x 60 mm | 250 | 400 | 600 | 800 | 1000 | W | |
HTS/2 | 122 x 60 mm | 125 | 200 | 300 | 400 | 500 | W | |
HTS/4 | 60 x 60 mm | 60 | 100 | 150 | 200 | 250 | W | |
Potencia màxima per m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 16 | 25.6 | 38,4 | 51,2 | 64 | kW | ||
Temperatura de l'emissor | 450 | 570 | 700 | 810 | 900 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 700 | 750 | 800 | 850 | 900 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||||||
Temps de posada a règim (63 % de la temperatura final) | 3,2 | 2,8 | 2,2 | 2 | 1,8 | min | ||
Temps de refredament fins a 200 ºC | 5,5 | 7,5 | 9,5 | 10 | 12 | min |
Model SHTS
EMISSORS CERAMICS DE ONA MITJA ELSTEIN D'ALTA TEMPERATURA MODELS SHTS Y T-SHTS AMB TERMOPARELL
La ceràmica vitrificada especial, de color negre en que està fabricat el model SHTS fa que la seva emissió s'acosti molt a la del cos ideal. (la radiació eficaç és superior al 75%). L'aïllament intern, de que disposa l'element, i el reflector daurat de la seva cara posterior aconsegueixen que el 98 % de l'energia radiant generada ho sigui en la direcció frontal de la superfície emissora. Aquests emissors poden treballar en qualsevol posició, i poden subministrar-se amb termoparell tipus K (Ni-Cr, Ni-AL incorporat. En el model SHTS100 el sistema es completa amb una base metàl·lica MTO que permet el seu acoblament per a la construcció de panells.
CARACTERISTIQUES |
||||
Emissors | SHTS 100 96 x 96 mm. | 800 | W | |
SHTS 122 x 122 mm. | 1200 | W | ||
SHTS/1 245 x 60 mm. | 1200 | W | ||
SHTS/2 122 x 60 mm. | 600 | W | ||
SHTS/4 60 x 60 mm. | 300 | W | ||
Potencia màxima per m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 80 | kW | ||
Temperatura de l'emissor | 880 | ºC | ||
Temperatura màximaa la superfície de l'emissor | 900 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||
Temps de posada a regím (63 % de la temperatura final) | 1,2 | min | ||
Temps de refredament fins a 200 ºC | 3,25 | min | ||
Suport MTO per el model SHTS 100 de 96x96mm. |
Model HSR
EMISSORS CERAMICS DE ONA MITJA ELSTEIN DE BAJA INERCIA MODELS HSR y t-hsr AMB termoparELL
Aquesta sèrie té com pricipal caracteristica la seva baixa inèrcia tèrmica.Això es deu a la seva construcció especial. Un filament calefactor,suportat per una fibra ceràmica, que a més de servir de suport aïllant, projecta la calor perpendicularment a la superfície d'emissió. La distància mínima de treball recomanada és de 50 mm. Aquests emissors admeten el mateix tipus d'instal·lació en panells que els de les sèries FSR i HTS
CARACTERISTIQUES | ||||||||
Models i potencies a 230 V | HSR | 125 x 125 mm. | 250 | 400 | 600 | 800 | 1000 | W |
HSR/1 | 250 x 62,5 mm. | 250 | 400 | 600 | 800 | 1000 | W | |
HSR/2 | 125 x 62,5 mm. | 125 | 200 | 300 | 400 | 500 | W | |
Potencia per m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 16 | 26 | 38 | 51 | 64 | kW | ||
Temperatura de l'emissor | 450 | 570 | 700 | 810 | 860 | ºC | ||
Temperatura màxima de l'emissor | 900 | 900 | 900 | 900 | 900 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||||||
Temps de posada a regím. | 60 | 55 | 45 | 40 | 35 | seg. | ||
Temps de refredament fins a 200 ºC | 35 | 30 | 25 | 20 | 15 | seg. |
Model HLS
EMISSORS D'ONA MITJA MODEL HLS
D'ALTA TEMPERATURA
Aquest nou model, a causa de el seu especial disseny amplia considerablement el ja de per si variat camp d'utilització dels emissors ceràmics de llamps infrarojos en les seves aplicacions industrials. L'emissor incorpora a l'element ceràmic una pantalla parabòlica reflectora daurada, també ceràmica, que li permet les següents prestacions:
- Poden treballar permanentment fins a 1100 ºC de temperatura d'emissió
- Escalfament de 20 ºC a 1000 ºC en aproximadament 1 minut
- Rendiment de radiació superior al 80 %.
- Dendidad calorífica fins a 90 KW/cm²
Com suports per als 2 models, i per a facilitar la construcció de panells es fabriquen 2 perfils metàl·lics de muntatge:
MPO de 248 x 33 mm per a l'emissor HLS
MPO/2 de 122 x 33 mm per a l'emissor HLS/2.Máxima densidad calorífica instalable
Model HLF
EMISSORS CERAMICS D'ONA MITJA ELSTEIN MODEL HLF
Aquesta sèrie està formada per emissors plans el que permet treballar a distàncies més curtes sobre el producte. Per altra banda la seva especial construcció, per a evitar problemes de dilatació especialment en el model de 122 x 122 mm., reduïx les perdudes per la cara posterior.
La major longitud del coll de la subjecció, permet la inclusió d'un aïllament tèrmic per a evitar perdudes
CARACTERISTIQUES | ||||||
Models yipotencies a 230 V | HLF | 122 x 122 mm | 250 | 400 | 650 | W |
T- HLT (Models amb termoparell)
|
122 x 122 mm | 250 | 400 | 650 | W | |
Potencia màxima per m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 16 | 25,4 | 41,6 | kW | ||
Temperatura de l'emissor | 420 | 520 | 630 | ºC | ||
Temperatura máxima a la superfície de l'emissor | 700 | 700 | 700 | ºC | ||
Longitud d'ona | 2 - 10 | µm |
Model IRS
EMISSORS CERAMICS CILINDRICS D'ONA MITJA MODEL IRS
Emissors cilíndrics d'ona mitja. La seva gran robustesa i la seva elevada resistència als canvis de temperatura units al seu reduït consum i llarga durada, fan que la seva utilització sigui de gran rendibilitat en un gran nombre d'aplicacions industrials. Estan especialment indicats per a aplicacions sobre superfícies estretes.
Models T-IRS amb termoparell tipus K incorporat
Els models IRS i IRS/2 poden muntar-se en els perfils suport MPO

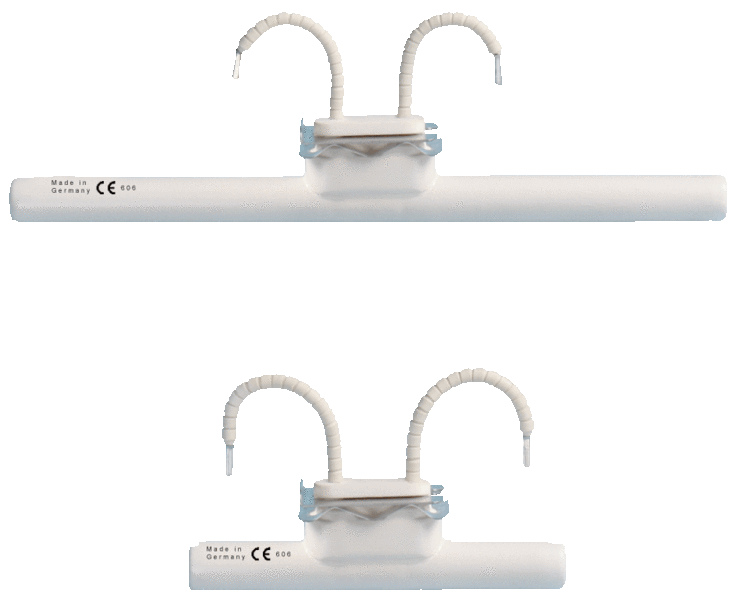

Model ISN
EMISSORS CERAMICAS D'ONA MITJA ELSTEIN MODEL ISN
Emissors cilíndrics d'ona mitja. La seva gran robustesa i la seva elevada resistència als canvis de temperatura units al seu reduït consum i llarga durada, fan que la seva utilització sigui de gran rendibilitat en un gran nombre d'aplicacions industrials. Estan especialment indicats per a aplicacions sobre superfícies estretes.
Degut del seu sistema de fixació, l'estàndard de ELSTEIN, poden muntar-se en els reflectorres REO
Model T-ISN amb termo`parell tipus K incorporat
Model FSL
EMISSORS CERAMICS D'ONA MITJA ELSTEIN MODEL FSL
Emissor rectangular pla, allargat, molt adequat per a la construcció de panells.
Model T-FSL amb termoparell tipus K incorporat
CARACTERISTIQUES | ||||
Models i potencies a 230 V | FSL | 326 x 37 mm. | 600 | W |
FSL/2 | 163 x 37 mm. | 300 | W | |
Model amb termoparell T-FSL | 326 x 37 mm. | 600 | W | |
Model amb termoparell T-FSL/2 | 163 x 37 mm. | 300 | W | |
Temperatura de l'emissor | 670 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 700 | ºC | ||
Longitud d'ona | 2 - 10 | µm | ||
Temps de posada a regim. (63 % de la temperatura final) | 3 | min | ||
Temps de refredament fins a 200 ºC | 8,5 | min |
Model SBM
EMISSORS CERAMICS D'ONDA MITJA ELSTEIN MODEL SBM Y
T-SBM AMB TERMOPARELL TCK
Emissors cilíndrics d'ona mitja.Els cables de connexió per un sol costat.
El model SBM s'ha dissenyat per a l'escalfament en saunas. La seva temperatura de funcionament, entre els 400 ºC i els 600 ºC proporcionen radiació beneficiosa per al cos humà.
La seva gran robustesa i la seva elevada resistència als canvis de temperatura units al seu reduït consum i llarga durada, fan que la seva utilització sigui, també, de gran rendibilitat en un gran nombre d'aplicacions industrials.
CARACTERISTIQUES | ||||||
Models i potencies a 230 V | SBM/300 20 x 30 x 300 mm. | 200 | 300 | - | - | W |
SBM/450 20 x 30 x 450 mm. | - | - | 300 | 400 | W | |
Temperatura de l'emissor | 490 | 590 | 440 | 510 | ºC | |
Temperatura màxima a la superfície de l'emissor | 600 | 600 | 600 | 600 | ºC | |
Longitud d'ona | 2 - 10 | µm | ||||
Temps de posada a regim. (63 % de la temperatura final) | 2,5 | 2,3 | 2,5 | 2,4 | min. | |
Temps de refradement fins a 200 ºC | 5,0 | 6,0 | 5,0 | 5,5 | min. | |
Pes | 115 | 115 | 160 | 160 | g | |
Posició de treball | Indiferent |
Model KSS/60
EMISSORS CERAMICS D'ONA MITJA ELSTEIN MODEL KSS/60
MODEL DE FABRICACIÓ ESPECIAL
Els models KSS/60 són emissors infrarojos, de forma esfèrica, emeten en l'espectre de l'ona mitja Estan especialment indicats per a l'escalfament en 3 dimensions.
CARACTERISTIQUES | ||||||
Models i potencies a 230 V | KSS/60 | Ø 60 x 60 mm | 250 | W | ||
Model con termoparell T- KSS/60 | Ø 60 x 60 mm | 250 | W | |||
Densitat calorífica màxima | 38,0 | KW/m2 | ||||
Temperatura de l'emissor | 670 | ºC | ||||
Temperatura màxima a la superfície de l'emissor | 750 | ºC | ||||
Longitud d'ona | 2 - 10 | µm |
Model RSA
EMISSORS CERAMICS D'ONA MITJA ELSTEIN MODEL RSA
MODEL DE FABRICACIÓ ESPECIAL
Els models RSA són emissors , de forma anular, emeten en l'espectre de l'ona mitja Estan especialment indicats per a aplicacions de laboratori.
CARACTERISTIQUES | ||||||
Models i potencies a 230 V | RSA | Dimensions Diàmetre interior 55 mm Diàmetre exterior 95 mm |
Potencia segons necessitats | |||
Es fabriquen sempre sota especificacion (Consultar quantitats) |
Model RFS
EMISSORS CERAMICS D'ONA MITJA ELSTEIN MODELS RFS Y T-RFS, CIRCULARS, DE FABRICACIÓN ESPECIAL
Aquesta sèrie és de característiques similars a la FSR però de forma circular
Facilita l'escalfament de peces circulars.
CARACTERISTIQUES | ||||||||
Models i potencies a 230 V | RFS /100 | Ø 100 mm | 150 | 250 | 400 | - | - | W |
RFS /125 | Ø 125 mm | - | - | - | 250 | 500 | W | |
Potencia màxima por m² de superfície de radiació, amb emissors muntats directament sobre un suport reflector. | 9 | 15 | 24 | 39 | 60 | kW | ||
Temperatura de l'emissor | 250 | 400 | 500 | 620 | 730 | ºC | ||
Temperatura màxima a la superfície de l'emissor | 750 | 750 | 750 | 750 | 750 | ºC | ||
Pes | 145 | 175 | g | |||||
Longitud d'ona | 2 - 10 | µm |
Model SSH
EMISSORS CERAMICS D'ONA MITJA ELSTEIN MODEL SSH
PER APLICACIONS ANTICONDENSACIÓ
Emissors cilíndrics d'ona mitja. La seva gran robustesa i la seva elevada resistència als canvis de temperatura units al seu reduït consum i llarga durada, fan que la seva utilització sigui de gran rendibilitat
Incorpora un suport per a fixar en carril DIN
CARACTERISTIQUES | ||||||
Models a 230 V | SSH Ø85 mm. | 60 | 100 | W | ||
Temperatura del 'emissor | 200 | 280 | ºC | |||
Temperatura màxima a la superfície de l'emissor | 700 | 700 | ºC | |||
Longitud d'ona | 2 - 10 | µm | ||||
Pes | 75 | g |
Model IRS/K
EMISSORS CERAMICS D'ONA MITJA ELSTEIN MODEL IRS/K
Emissors cilíndrics d'ona mitja. La seva gran robustesa i la seva elevada resistència als canvis de temperatura units al seu reduït consum i llarga durada, fan que la seva utilització sigui de gran rendibilitat en un gran nombre d'aplicacions industrials.
Model T-IRS/K amb termoprell tipus K incorporat
Estan especialment indicats per a aplicacions sobre superfícies estretes.
Permet un escalfament per radiació en un àmbit de 360 º
CARACTERISTIQUES | |||
Models a 230 V | IRS/K Ø16 x 125 mm. fins a IRS/K Ø16 x 300 mm |
125 a 300 | W |
300 a 750 | W | ||
Densitat de radiació | 30 a 75 | kW/m2 | |
Temperatura de l'emissor | 400 a 700 | ºC | |
Temperatura màxima a la superfície de l'emissor | 750 | ºC | |
Longitud d'ona | 2 - 10 | µm | |
Posició de treball | Indiferent |
Model IOT
EMISSOR CERAMIC D'ONA MITJA ELSTEIN MODEL IOT
(LAMPADA CERAMICA INFRARROJA culot E27)
Els models IOT/75 i IOT/90 són emissors infrarojos, emeten en l'espectre de l'ona mitja, la conexió es amb culot Edison 27. Les zones circulars de l'àrea escalfada són d'una gran uniformitat de temperatura.
Degut a l'elevada temperatura a que pot arribar la conexió, és indispensable que el portalámpades que s'utilitzi sigui d'un material resistent al calor, de porcellana o ceràmic.
El baix consum i la seva gran robustesa fan que aquests models siguin altament rendibles per a una àmplia gamma d'aplicacions.
CARACTERISTIQUES | ||||||
Models i potencies a 230 V | IOT/75 | IOT/90 | - | |||
60 | 100 | 150 | 250 | W | ||
Temperatura de l'emissor | 290 | 380 | 420 | 490 | ºC | |
Temperatura màxima a la superfície de l'emissor | 350 | 420 | 450 | 530 | ºC | |
Temperatura mitjana del culot | 90 | 120 | 110 | 140 | ºC | |
Longitud d'ona d'emisió a la tensió nóminal | 2 - 10 | µm | ||||
Temps de posada a regim. (fins al 90 % de temperatura final) | 10 | 8 | min. | |||
Pes | 100 | 130 | gr | |||
Dimensions | Ø 75 x 95 | Ø 90x 135 | mm | |||
Posició de treball | Indiferent | - |
Model IPT
EMISSOR D'ONA MITJA ELSTEIN MODEL IPT
(LAMPADA CERAMICA INFRARROJA PLANA CULOT E 27)
Model de fabricació especial, consultar quantitats mínimes.
Models i potencies a 230 v | IPT/75 85 g | 60 | 100 | - | - | - | - | W |
IPT/100 150 g | - | - | 150 | 250 | - | - | W | |
IPT/125 210 g | - | - | - | - | 300 | 500 | W | |
Reflector d'Alumini | RIO 125 65 g | - | - | - | - | - | - | - |
Densitat calorífica màxima | 8,6 | 14,4 | 13,2 | 22,0 | 18,1 | 30,3 | KW/m2 | |
Temperatura de l'emissor | 290 | 380 | 370 | 460 | 430 | 510 | º C | |
Temperatura màxima a la superfície de l'emissor | 530 | 530 | 530 | 530 | 530 | 530 | º C | |
Longitud d'ona | 2 - 10 | µm |
Model IPO
EMISSOR D'ONA MITJA ELSTEIN MODEL IPO
(LAMPADA CERAMICA INFRARROJA ESFÉRICA CULOT E 27)
Model de fabricació especial, consultar quantitats mínimes.
CARACTERISTIQUES | |||
Models i potencies a 230 V | IPO | 150 | W |
Densitat calorífica màxima | 38,4 | kW/m2 | |
Temperatura de l'emissor | 510 | ºC | |
Temperatura màxima a la superfície de l'emissor | 550 | ºC | |
Longitud d'ona d'emisió a la tensió nóminal | 2 - 10 | µm | |
Temps de posada a regim | 5,8 | min | |
Pes | 75 | gr | |
Dimensions | Ø 760 x 120 | mm | |
Posició de treball | Indiferent |
Model FIS
EMISSOR D'ONA MITJA ELSTEIN MODEL FIS
(FOCUS CERÁMIC INFRARROIG CULOT E 27)
Model de fabricació especial, consultar quantitats mínimes.
CARACTERISTIQUES | |||
Models i potencies a 230 V | FIS | 250 | W |
Densitat calorífica màxima | 12,3 | kW/m2 | |
Temperatura de l'emissor | 750 | ºC | |
Temperatura màxima a la superfície de l'emissor | 750 | ºC | |
Longitud d'ona d'emisió a la tensió nóminal | 2 - 10 | µm | |
Temps de posada a régim | 2 | min | |
Pes | 90 | gr | |
Dimensions | Ø 130 x 145 | mm | |
Posición de treball | Indiferent |
Model SFH
EMISSOR CERAMICS MODEL SFH
EXTRA PLANS D'ALTA TEMPERATURA
Aquest model es caracteritza pel seu reduït espessor.
Això fa que sigui molt adequat per a aplicacions en les quals sedisponga de poc espai per a situar els emissors.
Com tota la gamma de ELSTEIN pot muntar-se en qualsevol posició, la densitat de potència instal·lada pot arribar als 64 KW/m2.
Models i Potencies a 230 V | SFH 122 x 122 mm 160 g | 250 | 400 | 600 | 800 | 1000 | W |
SFH/1 245 x 60 mm. 160 g | 250 | 400 | 600 | 800 | 1000 | W | |
SFH/2 122 x 60 mm. 85 g | 125 | 200 | 300 | 400 | 500 | W | |
SFH/4 60 x 60 mm. 45 g | 60 | 100 | 150 | 200 | 250 | W | |
Potencia màxima por m² de superfície de radiació, amb emissors muntats directamente sobre un suport reflector. | 16 | 25,6 | 38,4 | 51,2 | 64 | kW | |
Temperatura de l'emissor | 440 | 540 | 630 | 720 | 800 | º C | |
Temperatura màxima a la superfície de l'emissor | 900 | 900 | 900 | 900 | 900 | º C | |
Longitud d'ona | 2 – 10 | µm |
Model MSH/20
MSH/20 MINICALEFACTOR CERÁMIC
D'ALTA TEMPERATURA(ALIMENTACIÓ A 12V)
Aquest model, és un calefactor de reduïdes dimensions (20x11mm) que pot treballar a altes temperatures d'emissió (850 ºC) i amb densitats de càrrega de fins a 100 KW/m2.
Pot utilitzar-se en operacions d'escalfament, o d'assecat, en áreas reduides o zones puntuals en superfícies de majors dimensions, com per exemple en la fabricació de cartes electròniques o circuits impresos.
MODEL A 12V | MSH /20 Peso 3 g | 55 | W |
Densitat calorífica màxima | 100 | KW/m2 | |
Temperatura de l'emissor | 860 | º C | |
Temperatura màxima a la superfície de l'emissor | 900 | º C | |
Longitud d'ona | 2 - 10 | µm |
