[HMI] Interfaz humana para maquinaria Industrial

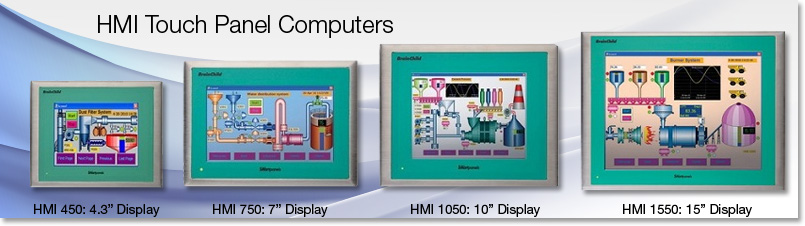

5 Modelos de pantallas táctiles

PANEL STUDIO   SOFTWARE DE CONFIGURACIÓN Y EDICIÓN

El potente software de edición y amable Grupo Estudio de usuario soporta varios protocolos de control.
Buenas características incluyen componentes Bellas, tendencias, alarmas, las barras gráficas, recetas, multilingüe.
Scripts, registro de datos remotos gráficos vectoriales Visor, fábrica de símbolos, en línea / fuera de línea de simulación para el desarrollo rápido de aplicaciones.

• software gratis y facil de editar HMI
• 2 estilos de edición, tanto en asistente de interfaz gráfica de usuario y la red de propiedad
• Un montón de objetos finos hecho de metros, deslizadores, LED digital, casillas de verificación, cuadros combinados, Número arriba / abajo, etc.
• 112 símbolos básicos, de alta resolución, formato vectorial, algunos en 6 colores, volteado y que puede girar en 4 direcciones en tiempo de diseño
• Símbolos básicos a favor de avanzar y 32 banda de tiempo de ejecución de la animación en color de fondo, la visibilidad, la moneda, la rotación
• Opcional Símbolo de fábrica con más de 4K símbolos, mover de un tirón, que giran en 4 direcciones, que cambian de color en tiempo de diseño
• Control del símbolo de fábrica permite la animación en tiempo de ejecución de 50 bandas, cada banda en diferentes colores o parpadeando
• cuadro de imagen para importar imágenes en formato BMP, WMF, JPG, GIF y PNG
• Herramientas de dibujo como el rectángulo, elipse, etc., un máximo de 32 bandas, cada banda con control visible, llenando de color y parpadea
• Herramientas de dibujo como el rectángulo, elipse, etc., con la animación en tiempo de ejecución como el llenado, se mueve y dimensionamiento
• Muchos controladores PLC compatible en los dos puertos serie y Ethernet a través de un servidor OPC
• El intercambio de datos entre dos autómatas diferentes como puerta de enlace
• Herramientas de diagnóstico para pilotos como servidor OPC y cliente OPC a probar la comunicación entre el PC y el PLC directamente
• Los grupos de la encuesta IO, diferentes velocidades de barrido para las variables de control posibles para escanear las etiquetas siempre o sólo las etiquetas en la página activa
• variables internas remanentes y no remanentes disponibles para el cálculo matemático
• 3 tipos de pantallas en Page, plantilla y Pop-up
• El programador para activar acciones en una hora concreta o intervalos de tiempo
• Gestión de fórmulas para crear elementos de datos y registros de datos en tiempo de diseño
• Visor Receta para editar registros de datos y puntos de ajuste de transferencia de HMI a PLC y viceversa en tiempo de ejecución
• Alarmas en tiempo real en 7 tipos de alarmas, históricos y de gestión de alarmas en un máximo de 9 grupos
• Indicador de alarma para mostrar la última alarma para una sola línea
• tendencias en tiempo real y tendencias históricas, con un máximo de 24 corrales para cada componente
• Las alarmas de bit a bit de etiqueta de número entero recibidas de PLC
• Los datos almacenados en la memoria interna o la tarjeta SD opcional
• El registro de datos por 4 métodos, 2 tipos y 10 tarifas
• Software de adquisición de datos Visor histórico para ver los datos históricos y alarmas en PC
• Gestión de seguridad utilizado para un máximo de 100 usuarios divididos por niveles de autoridad-9
• Guión / Macro programado en lenguaje C para el cálculo matemático y lógico
• Administración de usuario en tiempo de ejecución realizado por el componente fácil de vista
• El software en varios idiomas, fácil para los ingenieros de aplicaciones locales
• multilingüe en la pantalla, fácil para los usuarios, un máximo de 30 idiomas
• Simulación en línea para poner a prueba el programa de aplicación de forma rápida mediante la simulación en el PC mientras se conecta con PLC
• simulación fuera de línea para poner a prueba el programa de aplicación mediante la simulación en el PC sin necesidad de conectar con PLC
• Permite copiar las pantallas de proyectos para ahorrar tiempo en el desarrollo
• Copiar / pegar la animación de las herramientas de dibujo como el rectángulo, elipse, etc., para ahorrar tiempo en el desarrollo
• Proyecto compilador para verificar la aplicación el curso de progreso antes de descargarlas en HMI
• bibliotecas mensaje a través de la Palabra de la lámpara con animaciones para mostrar diversos mensajes en función de diferentes valores
• Los botones de avanzada con la animación en 3 tipos de acciones es decir, se hace clic, se pulsa y suelta con la sincronización
• Animación de bits utilizado con lámpara de bits para etiqueta de número entero para mostrar el estado de la etiqueta de número entero recibido de PLC
• Varias sesiones para abrir proyectos en tiempo de diseño en PC
• componentes práctico para las tablas que desarrollen con rapidez filas y columnas
• Explorador de proyectos y la caja de herramienta para ver rápidamente la jerarquía de todos los objetos en el software
• Flexible para llamar a muchas funciones del sistema de botones, eventos, planificadores, guiones, etc.
• Para descargar el programa de aplicación eficiente de la PC a través del puerto Ethernet de operador, o por medio de una memoria USB
